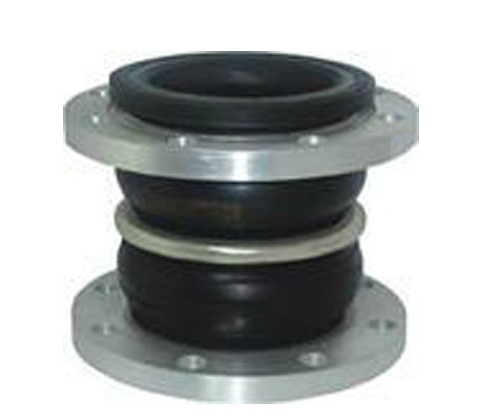

可曲撓雙球體橡膠接頭是
由內膠(jiao)層、增強層有(you)多層刮膠(jiao)錦(jin)綸簾子(zi)布、外膠(jiao)層復合的橡膠(jiao)管組成。根據可(ke)曲撓(nao)橡膠(jiao)接頭所選用(yong)介質不同(tong)橡膠(jiao)材質也不同(tong)，有(you)天然膠(jiao)、丁苯(ben)膠(jiao)、丁基膠(jiao)、丁腈膠(jiao)、
三元乙丙膠(jiao)、氯丁膠(jiao)、硅橡膠(jiao)、氟橡膠(jiao)等等。分別具有(you)耐熱、耐酸、堿、耐腐蝕、耐磨、耐油(you)等功能。可(ke)曲撓(nao)橡雙球體體膠(jiao)接頭具有(you)良好(hao)的綜(zong)合性能，所以它廣泛用(yong)
于化工、建筑、給水(shui)、排水(shui)、石油(you)、輕(qing)重工業(ye)、冷(leng)凍、衛生、水(shui)暖、消防、電力等基礎工程。
雙球體可曲撓橡膠接頭——JGD-A型 |
注： 1.如介質為油，腐蝕性物質，工作環境溫度有特殊要求，訂貨時須說明。
2.法蘭連接符合BG4216.3～4216.5標準，下為附表。| 項目 | 公稱通徑DNmm | 200～300（8-12″） | 50～150（2-6″） | | JGD-A（1） | JGD-A（2） | JGD-A（3） | | 工作壓力MPa( kgf/cm 2 ) | 1.0（10） | 1.6（16） | 2.5（25） | | 爆破壓力MPa( kgf/cm 2 ) | 2.0（20） | 3.0（30） | 4.5（45） | | 真空度KPa(mm/Hg) | 40（300） | 53.3（400） | 86.7（650） | | 適用溫度℃ | -15～115特殊可達-30～250 | | 適用介質 | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等化學物質 |
| 公稱通徑 DN | 長度L
mm | 法蘭厚度b
mm | 螺栓數
n | 螺栓孔
直徑
mm | 螺栓孔中心
圓直徑mm | 軸向位移mm | 橫向位移
mm | 偏轉角度
(a 1 +a 2 ) | | mm | 英寸 | 伸長 | 壓縮 | | 50 | 2 | 165 | 18 | 4 | 17.5 | 125 | 30 | 50 | 45 | 35° | | 80 | 3 | 175 | 20 | 8 | 17.5 | 160 | 35 | 50 | 45 | 35° | | 100 | 4 | 225 | 22 | 8 | 17.5 | 180 | 35 | 50 | 40 | 35° | | 125 | 5 | 230 | 24 | 8 | 17.5 | 210 | 35 | 50 | 40 | 35° | | 150 | 6 | 325 | 24 | 8 | 22 | 240 | 35 | 50 | 40 | 35° | | 200 | 8 | 325 | 24 | 8 | 22 | 295 | 35 | 50 | 40 | 35° | | 250 | 10 | 325 | 28 | 12 | 22 | 350 | 35 | 60 | 35 | 30° | | 300 | 12 | 325 | 28 | 12 | 22 | 400 | 35 | 60 | 35 | 30° |
|
