產品簡介

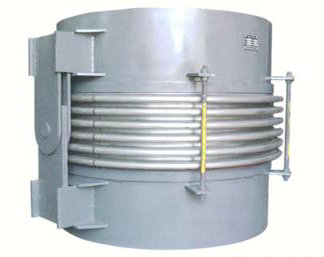

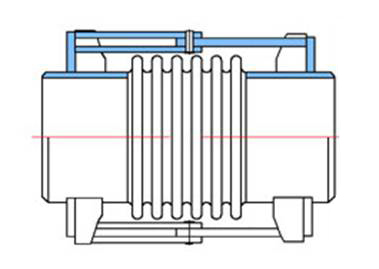

角向鉸鏈型補償器由波紋管、端管相連的鉸鏈板組成的撓性部件。一般為兩個角向鉸鏈型或兩個萬向鉸鏈型與一個角向鉸鏈一起配套組使用，適用于"L"型和"Ｚ"型管系中(zhong)，主要以角偏轉的方式補償多平面彎(wan)曲管段的合成位移。由于銷軸和鉸(jiao)(jiao)鏈板(ban)能承受(shou)壓力(li)(li)推力(li)(li)和其(qi)他附加(jia)外(wai)力(li)(li)的作用，膨(peng)脹節(jie)自身吸收內(nei)壓推力(li)(li)，不(bu)會對(dui)管(guan)(guan)道(dao)產生外(wai)力(li)(li)，因此管(guan)(guan)道(dao)支(zhi)撐的設置(zhi)可以簡化。為保(bao)(bao)證客戶(hu)未(wei)來產品(pin)使用無缺陷，我(wo)司出廠所有角向(xiang)鉸(jiao)(jiao)鏈型產品(pin)鉸(jiao)(jiao)鏈板(ban)厚(hou)度絕對(dui)達(da)到安全要求，保(bao)(bao)證承受(shou)未(wei)來工作過程中造成的重大管(guan)(guan)道(dao)壓力(li)(li)推力(li)(li)。
角向鉸鏈型波紋管膨脹節性能特點： 單(dan)式(shi)鉸鏈型波紋膨(peng)脹節通(tong)過其角(jiao)度的(de)變化來吸收(shou)管(guan)(guan)線、輸(shu)送通(tong)道或容器等沿其軸向(xiang)(xiang)(xiang)方向(xiang)(xiang)(xiang)因(yin)熱膨(peng)脹或收(shou)縮(suo)所引(yin)起的(de)角(jiao)向(xiang)(xiang)(xiang)位(wei)移。通(tong)常(chang)兩件或三件組合(he)使用(yong)，補償(chang)量與(yu)兩件 產(chan)品(pin)間距離成正(zheng)比，其優點是體(ti)積(ji)小，重量輕，產(chan)品(pin)壓力(li)推力(li)由鉸鏈構件承受, 角(jiao)向(xiang)(xiang)(xiang)鉸鏈波紋補償(chang)器可以(yi)補償(chang)管(guan)(guan)線在(zai)任意方向(xiang)(xiang)(xiang)的(de)角(jiao)位(wei)移。
角向鉸鏈型波紋管膨脹節應用范圍： 主要應用于各種復雜管系，補償管系的角向位移，如L型管道、Z型管道、U型管道等。
平面內雙鉸鏈波紋膨脹節系統應用

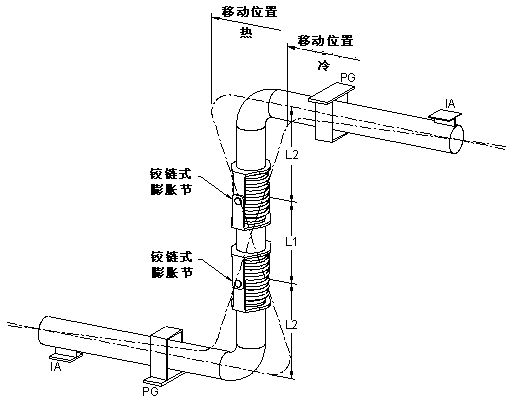

在(zai) “Z”管(guan)道中(zhong)應用(yong)(yong)兩個鉸鏈(lian)式膨(peng)(peng)脹節(jie)元件(jian)可(ke)以吸收管(guan)道系統中(zhong)的(de)大量熱(re)膨(peng)(peng)脹位移(yi)(yi)(yi)膨(peng)(peng)脹節(jie)可(ke)以通過預冷緊（在(zai)偏移(yi)(yi)(yi)位置上(shang)預設）來使(shi)其能夠達到最大的(de)位移(yi)(yi)(yi)量。支(zhi)(zhi)管(guan)中(zhong) 的(de)熱(re)膨(peng)(peng)脹已(yi)經被管(guan)道水平(ping)運動中(zhong)的(de)自(zi)然彈性所吸收。壓(ya)力(li)推力(li)已(yi)經被鉸鏈(lian)所限(xian)制，這時可(ke)以使(shi)用(yong)(yong)中(zhong)間(jian)支(zhi)(zhi)架(jia)(jia)。平(ping)面管(guan)系支(zhi)(zhi)架(jia)(jia)可(ke)以使(shi)支(zhi)(zhi)管(guan)做如圖所示的(de)搖擺式位移(yi)(yi)(yi)。
對于控制最(zui)大（L1）和最(zui)小(xiao)（L2）位移(yi)是(shi)非常好的(de)做法。如圖所示，平(ping)面導管裝置允許(xu)補(bu)償架在它的(de)位移(yi)弧范圍內(nei)擺動。它是(shi)使（1）最(zui)大而使（2）最(zui)小(xiao)的(de)方法。
平面外雙鉸鏈波紋膨脹節系統應用

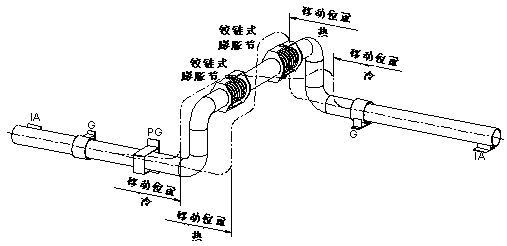

如 圖所(suo)(suo)示(shi)的(de)(de)雙鉸鏈(lian)膨脹(zhang)節通(tong)(tong)常(chang)用于(yu)管(guan)道(dao)(dao)系(xi)統穿(chuan)越車道(dao)(dao)或者鐵(tie)路線(xian)時，往往是(shi)由管(guan)道(dao)(dao)橋或者格架支撐。鉸鏈(lian)被設計應用于(yu)支撐兩個膨脹(zhang)節間(jian)中間(jian)接管(guan)和系(xi)統中所(suo)(suo)產生的(de)(de)壓 力(li)推力(li)。鉸鏈(lian)式膨脹(zhang)節可以(yi)冷緊，這大大加強了膨脹(zhang)節自身的(de)(de)位移能力(li)。補(bu)償力(li)通(tong)(tong)常(chang)是(shi)較小的(de)(de)，因此管(guan)道(dao)(dao)橋上的(de)(de)符合便可以(yi)達到最小。
在 長(chang)的(de)(de)管(guan)(guan)線系(xi)統(tong)(tong)中，使用(yong)(yong)膨脹(zhang)節的(de)(de)數量可(ke)以(yi)(yi)因(yin)將管(guan)(guan)道設計成”U”型(xing)管(guan)(guan)道并應用(yong)(yong)4個(ge)鉸鏈式裝置而減少(如圖所示)。管(guan)(guan)道中的(de)(de)壓力后被保持在最小(xiao)范圍(wei)內，與安裝管(guan)(guan) 線圈的(de)(de)系(xi)統(tong)(tong)相(xiang)比，可(ke)以(yi)(yi)減少管(guan)(guan)線支(zhi)架(jia)的(de)(de)數量。“U”型(xing)管(guan)(guan)道中的(de)(de)中間支(zhi)架(jia)將整個(ge)系(xi)統(tong)(tong)分(fen)成相(xiang)同的(de)(de)兩個(ge)延伸部(bu)分(fen)。冷緊(jin)可(ke)以(yi)(yi)增加膨脹(zhang)節的(de)(de)位移量。

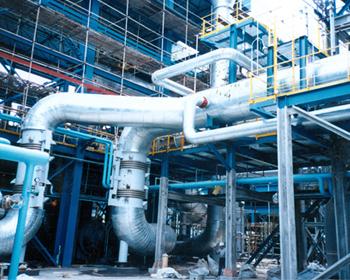

鉸鏈波紋膨脹節使用現場：
