產品簡介
萬向鉸鏈型波紋膨脹節由(you)波紋管、平衡環(huan)及兩對與平衡環(huan)和端管相連的(de)鉸鏈板(ban)組成的(de)撓性部(bu)件(jian)。一般(ban)為(wei)兩個(ge)萬(wan)(wan)向(xiang)鉸鏈型或兩個(ge)萬(wan)(wan)向(xiang)鉸鏈型與一個(ge)單式鉸鏈一起配套組使用，適用于"L"型和(he)"Ｚ"型管(guan)系中，主要(yao)以角偏轉的方式補償多平面彎曲管(guan)段的合成位移。由 于平衡環、銷軸(zhou)和鉸(jiao)鏈板(ban)能(neng)承(cheng)受壓(ya)力推(tui)(tui)(tui)力和其他附加外(wai)力的(de)作用，膨脹節自(zi)身(shen)吸(xi)收內壓(ya)推(tui)(tui)(tui)力，不會對管道(dao)產(chan)(chan)生(sheng)外(wai)力，因此管道(dao)支撐的(de)設置可(ke)以簡(jian)化。為保(bao)證(zheng)客戶未(wei)來 產(chan)(chan)品使用無缺陷，我司出廠所有萬向鉸(jiao)鏈型產(chan)(chan)品鉸(jiao)鏈板(ban)及平衡環的(de)厚度絕對達到安(an)全要求，保(bao)證(zheng)承(cheng)受未(wei)來工作過程中(zhong)造成的(de)重大管道(dao)壓(ya)力推(tui)(tui)(tui)力。
萬向鉸鏈型波紋膨脹節性能特點： 主要以角偏轉的方式補償多平面彎曲管段的合成位移。 由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。萬向鉸鏈式波紋補償器可以補償管線任意向上的角位移。萬向鉸鏈型膨脹節與鉸鏈式不同處在于它有一個萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平面的角向位移，同樣吸收位移時需二個或三個組合使用。
萬向鉸鏈型波紋膨脹節應用范圍： 要應用于各種復雜管系，補償各種空間管系的角向位移，如L型管道、Z型管道、U型管道等。

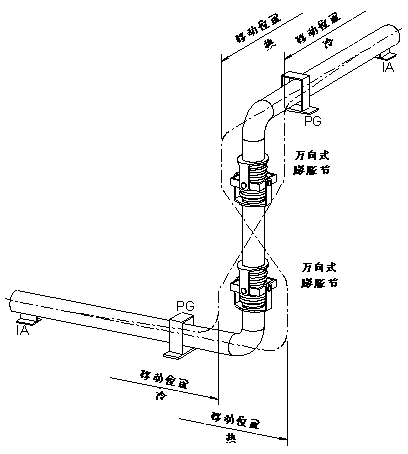

在 多(duo)平(ping)(ping)面(mian)的(de)(de)(de)(de)管(guan)道系(xi)統(tong)中(zhong)，設(she)計(ji)成應用(yong)兩個萬(wan)向型膨(peng)脹節(jie)的(de)(de)(de)(de)“Z”型管(guan)道是最好的(de)(de)(de)(de)解決(jue)方(fang)法(fa)。如圖所(suo)(suo)示(shi)，萬(wan)向式膨(peng)脹節(jie)可(ke)以吸收兩個不同平(ping)(ping)面(mian)的(de)(de)(de)(de)熱膨(peng)脹，同時(shi)吸收壓力(li)推 力(li)。支(zhi)管(guan)中(zhong)的(de)(de)(de)(de)熱膨(peng)脹已經被水平(ping)(ping)方(fang)向的(de)(de)(de)(de)管(guan)道自身的(de)(de)(de)(de)撓性所(suo)(suo)吸收。如圖所(suo)(suo)示(shi)的(de)(de)(de)(de)平(ping)(ping)面(mian)導(dao)管(guan)裝置控制(zhi)著垂直方(fang)向的(de)(de)(de)(de)位移。中(zhong)間支(zhi)架則用(yong)于吸收系(xi)統(tong)中(zhong)的(de)(de)(de)(de)低(di)補償力(li)。

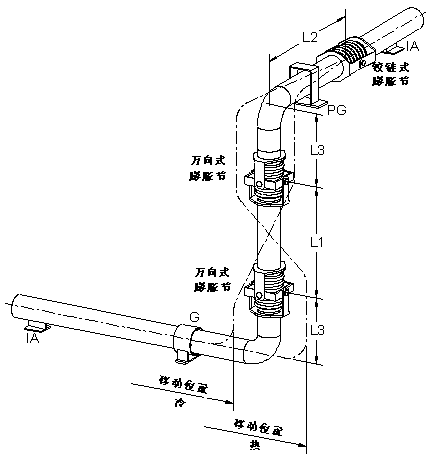

兩個萬向鉸鏈型波紋膨脹節、一個鉸鏈式波紋膨脹節系統結構圖
當 水(shui)平管(guan)(guan)道(dao)(dao)自(zi)身的(de)撓(nao)性無法(fa)滿足支管(guan)(guan)中熱膨脹的(de)吸收時，這種(zhong)多平面管(guan)(guan)道(dao)(dao)系統就經常被應用。如圖所示(shi)，為(wei)了適(shi)應這種(zhong)熱膨脹位(wei)移，需(xu)將一個鉸鏈式膨脹節(jie)與兩個萬(wan)向 型膨脹節(jie)聯合使用。這樣可(ke)以保證L1與L2有最大尺寸規(gui)格，L3則(ze)保持最小。低處(chu)的(de)管(guan)(guan)道(dao)(dao)必須(xu)用固定(ding)的(de)導(dao)管(guan)(guan)裝置，高(gao)處(chu)的(de)管(guan)(guan)道(dao)(dao)則(ze)需(xu)用平面導(dao)管(guan)(guan)裝置。
